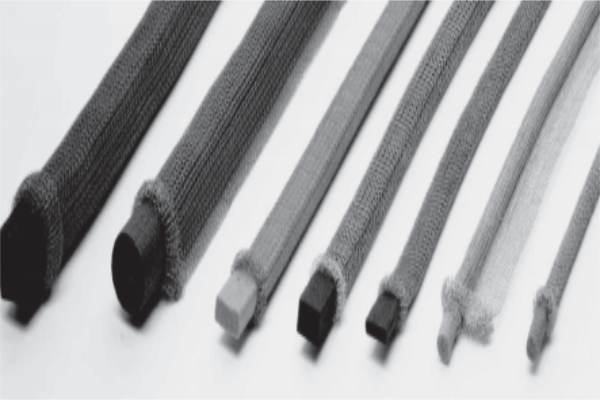

派克固美麗帶彈性體芯的MESH STRIP

帶彈性體芯的MESH STRIP襯料是由雙層絲網圍繞矩形或圓形氯丁橡膠或硅酮芯編織組成的。編織絲網具有導電性用于EMI/EMP屏蔽，而芯料提供良好的可壓縮性和回彈能力。封閉力在50 - 100psi(0.34-0.69MPa)范圍內。

帶彈性體芯的MESH TRIP襯料不能提供壓力密封，但是它能提供對灰塵、雨水、通氣和其他有限的環境條件的密封。

訂購熱線：400-051-8106

產品描述

派克固美麗

帶彈性體芯的MESH STRIP

帶彈性體芯的MESH STRIP襯料標準的絲材料是Monel （一種鎳銅合金）和Ferrex （鍍錫、包銅鋼）。其他金屬和合金（例如鋁網）也適用。Monel用得最多，因為它具有良好的時效性能、拉伸強度和彈簧般的質量。Ferrex 提供最好的屏蔽性能，特別是在H-場中，但是耐腐蝕性能有限。

標準的芯料包括氯丁橡膠泡沫（MIL-R-6130,類型II）中空實體氯丁橡膠（MIL-R-6855，等級II）,閉孔硅酮泡沫（AMS-3195）和固體硅酮中空管（ZZ-R-765，等級2B）。

除了所列的標準配置，幾乎任何一種彈性體芯斷面都能夠生產，包括UL94V-0確定的芯料。

派克固美麗帶彈性體芯的MESH STRIP

訂貨步驟

根據列在表2-6中的物料編號和需要的規定總長來訂貨，襯料一般以連續長度的卷材來供貨。

注意：彈性體芯的MESH STRIP襯料不便于連接成不可分的襯墊。出于這個原因，襯料應當在工廠加工成定做的規格尺寸。

裝配式的襯料——通過表2-6中的物料編號來確定材料。提供所需要襯料尺寸的草圖，如果可能，包括屏蔽/密封應用的簡要說明。

如果需要進一步的設計幫助，請與我們的客服聯系。

表1：帶彈性體芯的MESH STRIP襯料的公差

帶彈性體芯的MESH STRIP襯料的公差
矩形彈性體inches (mm)
＜ 0.125 (3.18)	+0.031 -0.015	(0.79) (0.38)
＞ 0.125 (3.18)~ 0.375 (9.53)	±0.031	(0.79)
＞ 0.375 (9.53) ~ 0.750 (19.05)	±0.062	(1.57)
圓形彈性體 inches (mm)
＜ 0.500 (1.27) dia.	±0.031	(0.79)
＞ 0.500 (1.27) dia.	±0.047	(1.19)
總寬，單圓帶飛邊 inches (mm)
＜ 1.00 (25.40)	±0.062	(1.57)
＞1.00 (25.40)	±0.120	(3.05)

表2：矩形斷面/泡沫芯

矩形斷面/泡沫芯 inches (mm)
高*	寬*	物料編號
		氯丁橡膠泡沫		硅酮泡沫
		Monel	Ferrex	Monel	Ferrex
0.125 (3.18) 0.125 (3.18) 0.125 (3.18) 0.125 (3.18)	0.125 (3.18) 0.156 (3.96) 0.188 (4.78) 0.250 (6.35)	01-0401-1845 01-0401-1518 01-0401-1846 01-0401-1847	01-0404-1845 01-0404-1518 01-0404-1846 01-0404-1847	01-0501-0319 01-0501-0666 01-0501-1320 01-0501-1853	01-0504-0319 01-0504-0666 01-0504-1320 01-0504-1853
0.188 (4.78)	0.188 (4.78)	01-0401-1848	01-0404-1848	01-0501-1854	01-0504-1854
0.250 (6.35) 0.250 (6.35) 0.250 (6.35)	0.250 (6.35) 0.375 (9.53) 0.500 (12.70)	01-0401-1564 01-0401-0888 01-0401-1849	01-0404-1564 01-0404-0888 01-0404-1849	01-0501-1855 01-0501-1856 01-0501-1857	01-0504-1855 01-0504-1856 01-0504-1857
0.375 (9.53) 0.375 (9.53)	0.500 (12.70) 0.625 (15.88)	01-0401-0328 01-0401-1850	01-0404-0328 01-0404-1850	01-0501-1858 01-0501-1859	01-0504-1858 01-0504-1859
0.500 (12.70) 0.500 (12.70)	0.500 (12.70) 0.750 (19.05)	01-0401-1851 01-0401-1852	01-0404-1851 01-0404-1852	01-0501-1860 01-0501-1861	01-0504-1860 01-0504-1861

表3：圓斷面/泡沫芯

圓斷面 /泡沫芯 inches (mm)
直徑*	物料編號
	氯丁橡膠泡沫		硅酮泡沫
	Monel	Ferrex	Monel	Ferrex
0.062 (1.57)	01-0401-1890**	01-0404-1890**	01-0501-1890**	01-0504-1890**
0.125 (3.18)	01-0401-0541	01-0404-0541	01-0501-1891	01-0504-1891
0.188 (4.78)	01-0401-0571	01-0404-0571	01-0501-1892	01-0504-1892
0.250 (6.35)	01-0401-0627	01-0404-0627	01-0501-1893	01-0504-1893
0.312 (7.92)	01-0401-0626	01-0404-0626	01-0501-1894	01-0504-1894
0.375 (9.53)	01-0401-1886	01-0404-1886	01-0501-1895	01-0504-1895
0.437 (11.11)	01-0401-0747	01-0404-0747	01-0501-1896	01-0504-1896
0.500 (12.70)	01-0401-0845	01-0404-0845	01-0501-1897	01-0504-1897
0.750 (19.05)	01-0401-0845	01-0404-0845	01-0501-1898	01-0504-1898

表4：矩形斷面/泡沫芯

矩形斷面/泡沫芯 inches (mm)
直徑*	總寬*	物料編號
		氯丁橡膠泡沫		硅酮泡沫
		Monel	Ferrex	Monel	Ferrex
0.125 (3.18) 0.125 (3.18) 0.125 (3.18)	0.500 (12.70) 0.625 (15.88) 0.750 (19.05)	01-0401-1862 01-0401-1863 01-0401-1864	01-0404-1862 01-0404-1863 01-0404-1864	01-0501-0690 01-0501-1877 01-0501-1878	01-0504-0690 01-0504-1877 01-0504-1878
0.188 (4.78) 0.188 (4.78) 0.188 (4.78)	0.500 (12.70) 0.625 (15.88) 0.750 (19.05)	01-0401-0630 01-0401-1865 01-0401-1866	01-0404-0630 01-0404-1865 01-0404-1866	01-0501-1879 01-0501-1880 01-0501-1881	01-0504-1879 01-0504-1880 01-0504-1881
0.250 (6.35) 0.250 (6.35) 0.250 (6.35)	0.625 (15.88) 0.750 (19.05) 1.000 (25.40)	01-0401-0819 01-0401-1867 01-0401-1868	01-0404-0819 01-0404-1867 01-0404-1868	01-0501-1882 01-0501-1883 01-0501-1884	01-0504-1882 01-0504-1883 01-0504-1884
0.500 (12.70)	1.000 (25.40)	01-0401-1869	01-0404-1869	01-0501-1885	01-0504-1885
0.625 (15.88)	1.375 (34.93)	01-0401-1870	01-0404-1870	01-0501-0734	01-0504-0734

表5：圓形斷面/中空硅酮芯

圓形斷面/中空硅酮芯 inches (mm)
直徑*	物料編號
	Monel	Ferrex
0.188 (4.78)	01-0501-6044	01-0501-6044
0.250 (6.35)	01-0501-6045	01-0501-6045
0.375 (9.53)	01-0501-6112	01-0501-6112
0.500 (12.50)	01-0501-6115	01-0501-6115

表6：單圓帶飛邊/中空硅酮芯

單圓帶飛邊/中空硅酮芯 inches (mm)
直徑*	總寬	物料編號
		Monel	Ferrex
0.188 (4.78)	0.500 (12.50)	01-0501-6105	01-0501-6105
0.250 (6.35)	0.625 (15.88)	01-0501-6110	01-0501-6110
0.375 (9.53)	0.750 (19.05)	01-0501-6113	01-0501-6113
0.500 (12.50)	1.000 (25.40)	01-0501-6114	01-0501-6114
