派克固美麗電纜屏蔽 CHO-DROP EMI 濾波器
CHO-DROP EMI 濾波器，是單個的元件，設計用于減少從數字信號線上的輻射，并且沒有明顯增加傳播延遲。它們通常將對給定的導線抑制輻射10--15dB。對傳播延遲不大于10毫微秒。
這些器件與信號線串聯連接，不用接地、屏蔽或旁通電容器即抑制EMI發射。它們成卷供貨，和自動插入設備一起使用。

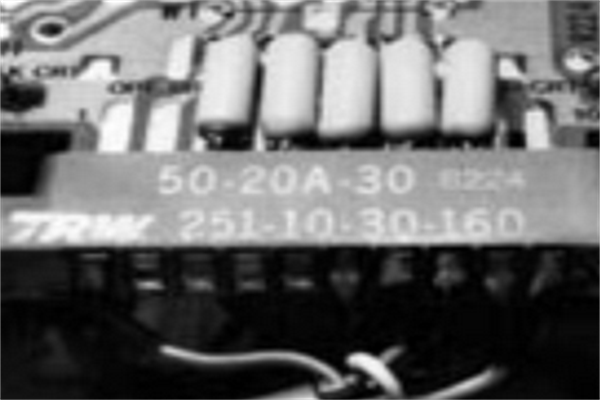

作為用于未屏蔽電纜的抑制器，CHO-DROP濾波器應當置于與連接器電線串聯，包括接地的導線，為了抑制來自時鐘的輻射，把它和靠近時鐘驅動器輸出端的導線串聯。不希望的信號出現在電源輸入端，可以在電源輸出和PCB之間采用一個CHO-DROP濾波器來減小這些信號。
|
派克固美麗電纜屏蔽 CHO-DROP EMI 濾波器 CHO-DROP EMI 濾波器，是單個的元件，設計用于減少從數字信號線上的輻射，并且沒有明顯增加傳播延遲。它們通常將對給定的導線抑制輻射10--15dB。對傳播延遲不大于10毫微秒。 這些器件與信號線串聯連接，不用接地、屏蔽或旁通電容器即抑制EMI發射。它們成卷供貨，和自動插入設備一起使用。 作為用于未屏蔽電纜的抑制器，CHO-DROP濾波器應當置于與連接器電線串聯，包括接地的導線，為了抑制來自時鐘的輻射，把它和靠近時鐘驅動器輸出端的導線串聯。不希望的信號出現在電源輸入端，可以在電源輸出和PCB之間采用一個CHO-DROP濾波器來減小這些信號。 |
|
插入損失（在50-ohm回路）
50MHz------------12 dB
100MHz-----------15 dB
150MHz-----------15 dB
200MHz-----------15 dB
傳播延遲--------<10毫微秒
電流容量--------500 mA
顏色------------海藍
|
|
|
√平直抑制特性，意味著無瞬時擾動（不像純鐵珠） √不需要接地或屏蔽 √dB插入損失50-200MHz √將不影響信號傳播 √成本低 √卷料供貨用于自動插入
|
EMI濾波器是單個的元件，設計用于減少數字信號線上的輻射，并且沒有明顯增加傳播延遲。
