當前位置：首頁 » 電磁波屏蔽材料 » 導電泡棉 » 派克固美麗SOFT-SHIELD 3500系列導電泡棉（鍍鎳聚酯纖維導電布襯墊）

prevnext

查看全部大圖

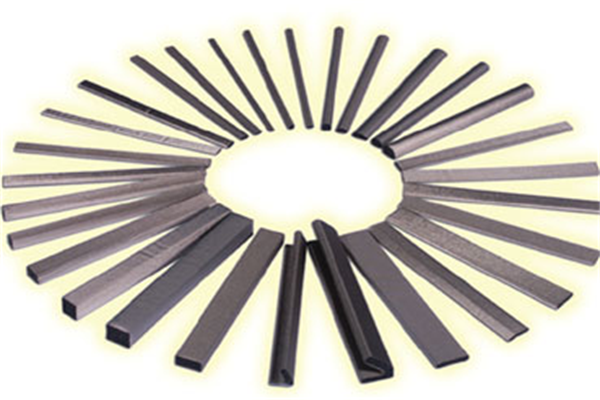

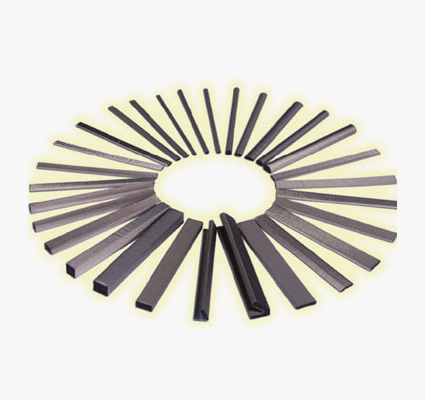

派克固美麗SOFT-SHIELD 3500系列導電泡棉（鍍鎳聚酯纖維導電布襯墊）

產品特性
-預先切割的條狀方便應用
-導電PSA壓敏黏合劑(PSA)優化了襯墊粘合和電子接口界面阻抗
-優良的壓縮設定特性優于傳統的導電泡棉
-低封閉力要求
-多重封閉循環后表現出穩定的電氣性能（通過電阻）
-RoHS認證和UL 94V-0 阻燃率
-低變位率（5%）SOFT-SHIELD- 4850 系列襯墊表現出完美的電氣特性

訂購熱線：400-051-8106

產品優勢

SOFT-SHIELD 3500系列導電泡棉（鍍鎳聚酯纖維導電布襯墊）

√封閉力低

√成本低

√定做的斷面

√標準長度，定制剪切，沖切，在分離紙上的輕切件，可方便的“撕和粘”接地應用

技術參數

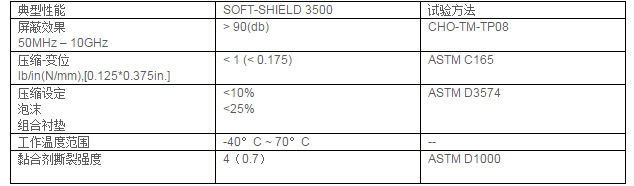

表一

典型特性

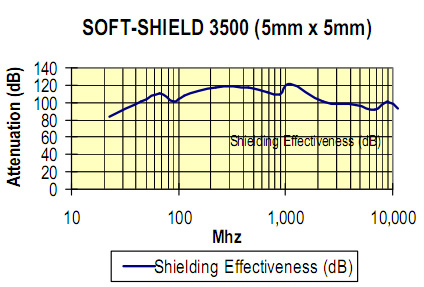

表二：屏蔽效果

屏蔽效果

典型應用

服務器面板和刀片卡

蓋密封

門封條

EMI/排氣口密封窗

改進的接地路徑

訂貨步驟

矩形剖面
外形號	寬 Inch/(mm)	高 inch/(mm)	外形號	寬 inches (mm)	高 inches (mm)
3101	0.118 (3.0)	0.079 (2.0)	3161	0.394 (10.0)	0.394 (10.0)
3102	0.118 (3.0)	0.118 (3.0)	3164	0.472 (12.0)	0.079 (2.0)
3104	0.157 (4.0)	0.079 (2.0)	3173	0.500 (12.7)	0.126 (3.2)
3106	0.157 (4.0)	0.118 (3.0)	3174	0.500 (12.7)	0.252 (6.4)
3107	0.157 (4.0)	0.157 (4.0)	3175	0.500 (12.7)	0.374 (9.5)
3108	0.189 (4.8)	0.126 (3.2)	3176	0.500 (12.7)	0.500 (12.7)
3109	0.197 (5.0)	0.079 (2.0)	3187	0.591 (15.0)	0.079 (2.0)
3110	0.197 (5.0)	0.098 (2.5)	3190	0.591 (15.0)	0.196 (5.0)
3113	0.197 (5.0)	0.197 (5.0)	3195	0.626 (15.9)	0.126 (3.2)
3120	0.236 (6.0)	0.079 (2.0)	3298	0.197 (5.0)	0.138 (3.5)
3126	0.236 (6.0)	0.236 (6.0)	3299	0.252 (6.4)	0.370 (9.4)
3128	0.252 (6.4)	0.126 (3.2)	3270	0.252 (6.4)	0.252 (6.4 )
3129	0.252 (6.4)	0.157 (4.0)	3300	0.276 (7.0)	0.276 (7.0)
3130	0.256 (6.5)	0.157 (4.0)	3311	0.295 (7.5)	0.197 (5.0)
3132	0.264 (6.7)	0.098 (2.5)	3312	0.315 (8.0)	0.118 (3.0)
3133	0.276 (7.0)	0.079 (2.0)	3313	0.315 (8.0)	0.394 (10.0)
3136	0.315 (8.0)	0.079 (2.0)	3318	0.354 (9.0)	0.157 (4.0)
3138	0.315 (8.0)	0.157 (4.0)	3322	0.394 (10.0)	0.217 (5.5)
3139	0.315 (8.0)	0.197 (5.0)	3323	0.394 (10.0)	0.276 (7.0)
3148	0.374 (9.5)	0.126 (3.2)	3329	0.394 (10.0)	0.787 (20.0)
3149	0.374 (9.5)	0.252 (6.4)	3335	0.512 (13.0)	0.098 (2.5)
3150	0.374 (9.5)	0.374 (9.5)	3336	0.512 (13.0)	0.138 (3.5)
3151	0.394 (10.0)	0.079 (2.0)	3337	0.512 (13.0)	0.197 (5.0)
3154	0.394 (10.0)	0.157 (4.0)	3339	0.512 (13.0)	0.276 (7.0)
3156	0.394 (10.0)	0.197 (5.0)	3342	0.512 (13.0)	0.413 (10.5)
3159	0.394 (10.0)	0.315 (8.0)	3358	0.787 (20.0)	0.394 (10.0)

D型剖面
外形號	寬 inches (mm)	高 inches (mm)
3601	0.091 (2.3)	0.091 (2.3)
3602	0.091 (2.3)	0.126 (3.2)
3607	0.150 (3.8)	0.059 (1.5)
3608	0.150 (3.8)	0.118 (3.0)
3648	0.150 (3.8)	0.091 (2.3)
3610	0.197 (5.0)	0.078 (2.0)
3611	0.197(5.0)	0.197(5.0)
3617	0.256 (6.5)	0.197 (5.0)
3618	0.256 (6.5)	0.236 (6.0)
3649	0.236 (6.0)	0.157 (4.0)
3650	0.252 (6.4)	0.142 (3.6)
3616	0.256 (6.5)	0.134 (3.4)
3622	0.354 (9.0)	0.118 (3.0)
2624	0.374 (9.5)	0.126 (3.2)
3626	0.374 (9.5)	0.252 (6.4)
3628	0.394 (10.0)	0.079 (2.0)
3643	0.500 (12.7)	0.374 (9.5)

C型剖面
外形號	寬 inches (mm)	高 inches (mm)
3803	0.315 (8.0)	0.315 (8.0)
3806	0.421 (10.7)	0.386 (9.8)
3830	0.421 (10.7)	0.465 (11.8)
3831	0.421 (10.7)	0.394 (10.0)
3807	0.579 (14.7)	0.673 (17.1)

P型剖面

外形號

寬
inches (mm)

高
inches (mm)

3816

0.520 (13.2)

0.130 (3.3)

隱形剖面
外形號	寬 inches (mm)	高 inches (mm)
3823	0.394 (10.0)	0.100 (2.54)
3828	0.320 (8.10)	0.120 (3.00)
3839	0.500 (12.7)	0.140 (3.56)
3840	0.300 (7.60)	0.100 (2.54)
3842	0.675 (17.1)	0.197 (5.00)
3844	0.500 (12.7)	0.080 (2.00)
3845	0.675 (17.1)	0.080 (2.00)
3850	0.625 (16.0)	0.134 (3.40)
3856	0.300 (7.62)	0.080 (2.00)
3890	0.400 (10.2)	0.120 (3.05)
3891	0.500 (12.7)	0.157 (4.00)
3894	0.500 (12.7)	0.215 (5.50)
3902	0.564 (14.3)	0.070 (1.80)
3913	0.629 (16.0)	0.350 (12.7)
3922	0.110 (2.80)	0.620 (15.75)
3926	0.255 (6.50)	0.122 (3.10)

刀的邊緣輪廓剖面
外形號	寬 inches (mm)	高 inches (mm)
3810	0.500 (12.7)	0.100 (2.5)
3811	0.752 (19.1)	0.252 (6.4)
3816	0.445 (11.3)	0.100 (2.5)
3808	0.492 (12.5)	0.137 (3.5)

扁條形剖面
外形號	寬 inch/(mm)	高 inches (mm)
3211	0.118 (3.0)	0.039 (1.0)
3214	0.157 (4.0)	0.039 (1.0)
3216	0.197 (5.0)	0.002 (0.5)
3217	0.197 (5.0)	0.039 (1.0)
3219	0.197 (5.0)	0.059 (1.5)
3224	0.276 (7.0)	0.039 (1.0)
3226	0.276 (7.0)	0.059 (1.5)
3230	0.315 (8.0)	0.039 (1.0)
3232	0.394 (10.0)	0.020 (0.5)
3233	0.394 (10.0)	0.039 (1.0)
3234	0.394 (10.0)	0.047 (1.2)
3241	0.512 (13.0)	0.059 (1.5)
3268	0.157 (4.0)	0.020 (0.5)
3370	0.157 (4.0)	0.059 (1.5)
3392	0.512 (13.0)	0.039 (1.0)
I.O. (寬)	寬 inches (mm)	高 inches (mm)
3244	0.709 (18.0)	0.079 (2.0)
3260	1.575 (40.0)	0.079 (2.0)
3261	1.575 (40.0)	0.126 (3.2)
3402	0.984 (25.0)	0.079 (2.0)

使用方法

標準的壓敏黏合劑固定帶（PSA）使SOFT-SHIELD 3500系列使用更為方便。安裝之前應該用（IPA）異丙醇溶劑清洗法蘭表面。用帶刃的剃刀即可將襯墊拆卸和重裝。
