派克固美麗SHIELDMESH壓縮網襯料

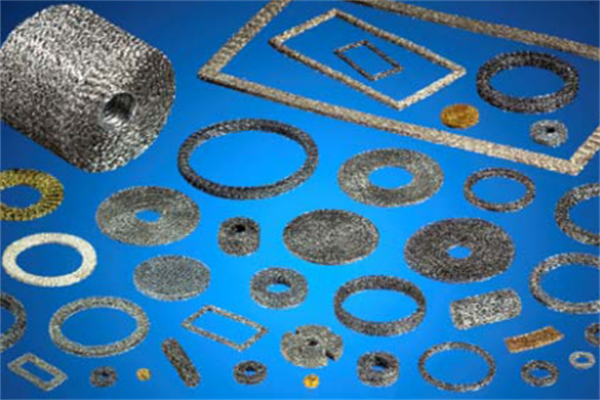

SHIELDMESH 壓縮網EMI襯料是無接頭、圓形或矩形斷面的襯料，它們是用模具壓縮的編織絲網做成各種形狀和回彈能力的襯料。
SHIELDMESH 襯料設計用于要求小圓形或矩形EMI密封的應用場合，例如波導阻塞法蘭、軸類或者小外殼。由于壓縮設定高，不推薦用在配合連接面必須被打開和關閉的使用場合。襯料一般以中等密度供貨，但是密度能夠改變來適應應用場合的需要。
|
派克固美麗 SHIELDMESH壓縮網襯料 SHIELDMESH 壓縮網EMI襯料是無接頭、圓形或矩形斷面的襯料，它們是用模具壓縮的編織絲網做成各種形狀和回彈能力的襯料。 SHIELDMESH 襯料設計用于要求小圓形或矩形EMI密封的應用場合，例如波導阻塞法蘭、軸類或者小外殼。由于壓縮設定高，不推薦用在配合連接面必須被打開和關閉的使用場合。襯料一般以中等密度供貨，但是密度能夠改變來適應應用場合的需要。 |
|
|
01 襯料通過側壁摩擦在緊固螺栓或溝槽中固定就位 |
02 不需要用于材料變形或橫向變位的公差，寬度和材料允許的螺栓孔能夠在襯料壁上構成 |
03 不具備防潮濕或壓力密封能力，對于小斷面的EMI和環境或壓力組合密封，推薦采用導電的彈性體O形圈 |
04 用某些合金制成的SHIELDMESH 襯料能夠使用在溫度高達800 °F（427℃）的場合，而且不改變其良好回彈性能 |
圈料：用戶提交制定線材、內徑、外徑和厚度的圖紙。
矩形襯料:用戶提交制定內側、外壁尺寸、壁厚和厚度的圖紙。
標準墊圈：一些標準件有貨。
定做的襯料：有關訂做襯料設計或材料，請與我們聯系。
表1:
| 公差 | ||
| 尺寸 | 外徑 | 內徑 |
|
<1.00 (<25.4) |
+0.015,-0.000 (+0.38,-0.0) |
+0.000,-0.015 (+0.0,-0.38) |
|
1.01-2.00 (25.7-50.8) |
+0.020,-0.000 (+0.51,-0.0) |
+0.000,-0.020 (+0.0,-0.51) |
|
2.01-3.00 （51.1-76.2） |
+0.025,-0.000 (+0.63,-0.0) |
+0.000,-0.025 (+0.0,-0.63) |
|
3.01-4.00 （76.5-101.6） |
+0.030,-0.000 (+0.76,-0.0) |
+0.000,-0.030 (+0.0,-0.76) |
|
>4.00 (101.6) |
+0.040,-0.000 (+1.02,-0.0) |
+0.000,-0.040 (+0.0,-1.02) |
